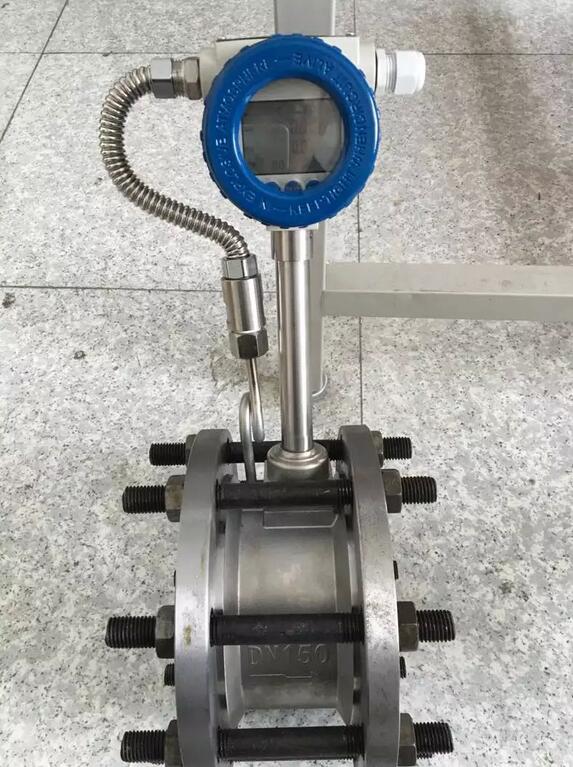

高溫蒸汽流量計

* 來源: DiSen * 作者: 18952342008 * 發表時間: 2021/02/21 15:17:28 * 瀏覽: 1036

高溫蒸汽流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該蒸汽流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。高溫蒸汽流量計廣泛用于石油、化工、電力、輕工等部門工業管道中測量氣體、蒸汽的流量。

產品特點：

▲結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。

▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。

▲標準型節流裝置無須實流校準，即可投用。

▲流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

▲高精度，完善的自診斷功能

▲流量計可同時顯示累計流量、瞬時流量、壓力、溫度。

▲具有在線、動態全補償功能外，流量計還具有自診斷、自行設定量程。

▲配有多種通訊接口

▲穩定性高

▲量程范圍寬、大于10：1

▲連續工作5年不需調校

▲可忽略溫度、靜壓影響

▲抗高過壓

技術參數：

◆測量介質：氣體、蒸氣

◆口徑規格法蘭卡裝式口徑選擇 25,32,50,80,100

◆法蘭連接式口徑選擇 100,150,200

◆流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s;

◆測量精度 1.0級 1.5級

◆被測介質溫度:常溫–25℃～100℃

◆高溫–25℃～150℃ -25℃～250℃

◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V

◆脈沖占空比約50%,傳輸距離為100m

◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m

◆儀表使用環境溫度:-25℃～+55℃ 濕度:5～90% RH50℃

◆材質 不銹鋼, 鋁合金

產品選型：

代號	通徑	流量范圍㎡/h
DSLU-25	DN25	1~10(液體)			25~60（氣體）			請查看說明書，DN300以上推薦使用插入式
DSLU-32	DN32	1.5~18(液體)			15~150（氣體）
DSLU-40	DN40	2.2~27(液體)			22.6~150（氣體）
DSLU-50	DN50	4~55(液體)			35~350（氣體）
DSLU-80	DN80	9~135(液體)			90~900（氣體）
DSLU-100	DN100	14~200(液體)			140~1400（氣體）
DSLU-150	DN150	32~480(液體)			300~3000（氣體）
DSLU-200	DN200	56~800(液體)			550~5500（氣體）
	代號	功能1
	N	無溫壓補償
	Y	有溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	被測介質
			J1	液體
			J2	氣體
			J3	蒸汽
				代號		連接方式
				L1		法蘭卡裝式
				L2		法蘭連接式
						代號	功能2
						E1	1.0級
						E2	1.5級
						T1	常溫
						T2	高溫
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	內部3.6V供電
						D2	DC24V供電
						B1	不銹鋼
						B2	碳鋼

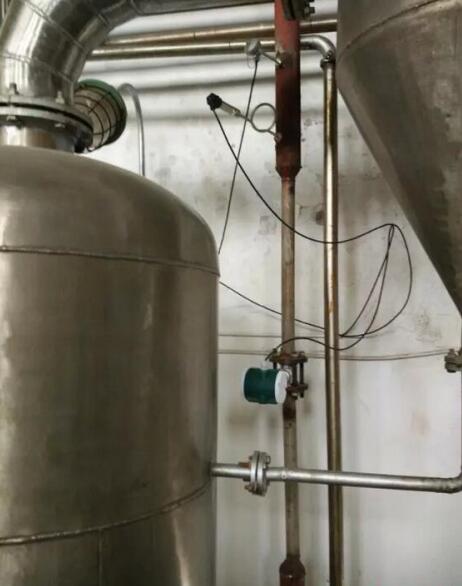

安裝環境要求：

1、盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2、避開高溫?zé)嵩春洼椛湓吹闹苯佑绊憽Ｈ舯仨毎惭b，須有隔熱通風措施。

3、避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。

4、流量?jī)x表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。

5、儀表好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。

6.儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
