天然氣鍋爐流量計

* 來源: 1 * 作者: DS * 發表時間: 2020/12/28 10:31:50 * 瀏覽: 741

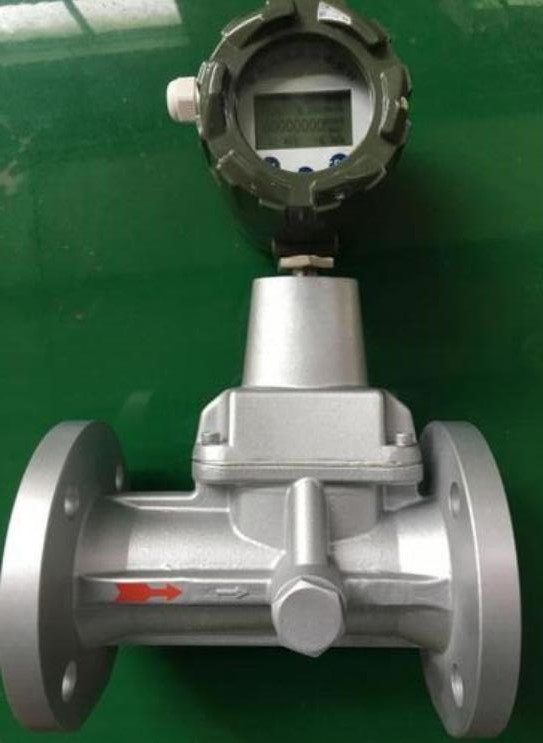

天然氣鍋爐流量計一般結構主要由殼體、前導流體（整流器）、導流圈、渦輪（葉輪）、防塵迷宮件、軸承、主軸、內藏式儲油管、后導流體、加油系統、訊號發生盤、信號傳感器、壓力傳感器、溫度傳感器等組成。帶機械計數器的還增加蝸桿、連桿、磁耦合、齒輪組、機械計數器等。

天然氣鍋爐流量計是一種速度式流量計，它具有壓力損失小、精度高、始動流量低，量程比大、抗振與抗脈動流性能好等特點。天然氣鍋爐流量計廣泛使用于石油、化工、電力、工業鍋爐、燃?xì)庹{(diào)壓站、輸配氣管網天然氣、城市天然氣等領域，并已被廣泛使用于貿易計量。

產品特點：

對稱性好，保證了良好的重復性

在流速變化大的情況下也能保持計量的準確

始動流量小、壓力損失小、量程比寬，適用于微流量的測量

特殊工藝處理使流量計運轉更可靠、使用壽命更長

鋁合金材質，體積小、重量輕，安裝維護更為方便

先進的微機技術與高性能的單片機，使整機功能更強大、性能更優越

脈沖發訊器直接安裝在計數器上，輸出整立方的低頻工況脈沖信號，可與IC卡控制器配套使用或用于遠傳輸出

智能一體化設計可動態檢測介質的溫度與壓力，并進行自動補償和壓縮因子修正，直接顯示氣體的標準瞬時體積流量和標準體積總量。

技術參數：

【測量介質】	天然氣、燃?xì)獾葰怏w
【產品口徑】	DN15-DN300法蘭連接
【公稱壓力】	1.6Mpa、2.5/4.0/6.3可定制
【介質溫度】	-20℃～80℃
【精度等級】	1.5級、1.0級、（可定制）
【防護等級】	IP65或更高（定制）
【供電方式】	24VDC或者3.6V鋰電池供電
【輸出信號】	三線制脈沖（電壓型）
【輸出信號】	二線制4-20mA電流（智能型） RS485/HART協議（智能型）
【連接方式】	法蘭（常用）

儀表材質	表體：304不銹鋼或鑄鋁
	葉輪：防腐ABS或優質鋁合金
	轉換器：鑄鋁
適用條件	介質溫度：-20℃～+80℃
	環境溫度：-30℃～+60℃
	相對濕度：5%～90%
	大氣壓力：86kpa～106kpa
工作電源	A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出，脈沖輸出、RS485
	B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0-3.0V時均正常工作
	當電壓低于2.0時，出現欠壓指示
整機功耗	A. 外電源：＜1W
整機功耗	B. 內電源：平均功耗≤1W，可連續使用3年以上
信號輸出功能	脈沖信號、4-20mA電流信號、控制信號
通訊輸出功能	RS485
實時記錄功能	起停記錄、日記錄、定時間間隔記錄
信號線接口	內螺紋M20×1.5或其他
防爆等級	ExdIIBT6或ExiaIICT4
防護等級	IP65
