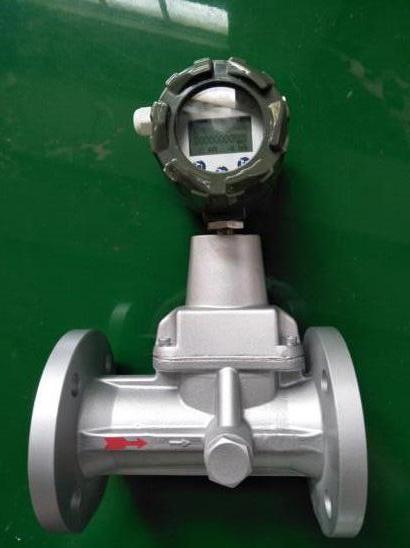

工業天然氣流量計

    工業天然氣流量計采用新型信號處理放大器和獨特的濾波技術，有效的過濾了壓力波動和管道震動產生的干擾信號，提高了流量計的準確度。性能穩定抗干擾強，經濟實用，所以在能源氣體計量核算中應用非常廣泛。工業天然氣流量計精度等級1.5級，溫壓一體式，智能液晶顯示，可以同時顯示標況和工況下氣體的瞬時流量，累積流量，溫度，壓力參數，鋰電池或者24V供電，是煤礦，大型企業，氣站的計量結算流量計。

無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；

采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；

智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體, 采取內置式組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；

雙檢測技術可有效地提高檢測信號強度，并抑制由管線振動引起的干擾；

采用國內智能抗震技術，有效的抑制了震動和壓力波動造成的干擾信號；抗干擾性強；

漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；

結構緊湊輕巧，安裝維護方便，流通能力大；

采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能優越。

壓力損失小，價格低，可不斷流取出，安裝維護方便。

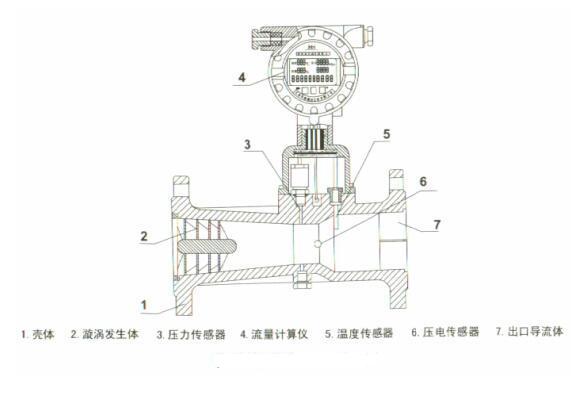

    天然氣流量計一般結構主要由殼體、前導流體（整流器）、導流圈、渦輪（葉輪）、防塵迷宮件、軸承、主軸、內藏式儲油管、后導流體、加油系統、訊號發生盤、信號傳感器、壓力傳感器、溫度傳感器等組成。帶機械計數器的還增加蝸桿、連桿、磁耦合、齒輪組、機械計數器等。

公稱通徑 DN10-DN300

適用介質 氣體，天然氣，沼氣，液化氣

精度等級 1.0% 、1.5%

工作壓力 PN1.6MPa 、 PN2.5Pa 、PN4.0MPa特殊規格訂貨時請注明

介質溫度 -20～80℃

環境溫度 -30～60℃

相對濕度 5%～95%

大氣壓力 86KPa～106KPa

標準狀態條件 P=101.325kpa，T=293.15K

溫壓補償 用戶選定

電源 外電源：24V DC， 內電源：3.6V鋰電池

消耗功率 外電源：<1W ，內電源：<0.3mW鋰電池可用二年以上

輸出信號 頻率信號 ，4-20mA電流信號：對應流量Q～Qmax，20mA對應流量可由用戶自己設定

通訊 RS485通訊、Modbus通訊，可傳輸瞬時流量、累積流量計、壓力和溫度參數

顯示器顯示 瞬時流量、溫度、壓力、累積流量計

傳感器材質 鋁合金殼體（PN≤1.6Mpa）， 不銹鋼外殼（PN≤4.0Mpa）， PN>4.0Mpa為特殊規格請?jiān)谟嗀洉r(shí)注明

安裝方式 法蘭連接

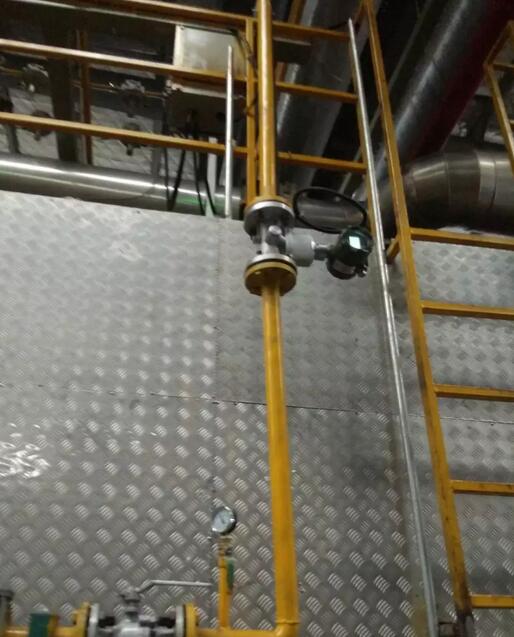

（1）可以垂直安裝，或任意角度傾斜安裝。

（2）安裝管道前，管道要清掃。被測介質不潔凈時，要加過濾器。否則渦輪、軸承易被卡住，測不出流量來。

（3）拆裝流量計時，對磁感應部分不能碰撞。

（4）投運前先進行儀表系數的設定。仔細檢查，確定儀表接線無誤，接地良好，方可送電。

（5）安裝流量計時，前后管道法蘭要水平，否則管道應力對流量計影響很大。
