管道蒸汽流量計

* 來源: 1 * 作者: DS * 發表時間: 2020/09/20 10:44:42 * 瀏覽: 1048

管道蒸汽流量計是以全新的設計理念，將溫度、壓力、流量信號集于一體，通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。由于采用了智能一體化的設計理念，因此溫壓補償智能型管道蒸汽流量計具有結構緊湊、安裝使用維護方便的特點。

蒸汽流量計參數

測量介質：氣體、蒸汽

介質粘度：小于10cp

介質溫度：-50℃——+400℃

本體材料：1Cr18Ni9Ti(其他材料協議供貨)

傳感器密封：　石墨墊片（特殊根據要求）

環境溫度： -30℃——+80℃（特殊根據要求）

公稱直徑：管道式：DN15——DN300；

測量精度：氣體：測量值的±1.5%

量程比： 10：1

壓力等級： PN25，PN40（高壓可特殊制造）

連接方式：夾持式 DN15—DN300 法蘭式 DN15--DN300。

防護等級： IP67

轉換器殼體：　壓鑄鋁,上漆

供電電壓： 12——36VDC或3.6V電池

輸出信號:　兩線制4--20mA電流輸出

現場顯示：可編程設定顯示瞬時流量、累積流量

通訊方式： RS485通迅

蒸汽流量計特點/優勢

1、結構簡單牢固，無可動部件，可靠性高，長期運行十分可靠。

2、安裝簡單，維護十分方便。

3、檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

4、測量的是與流量成正比的脈沖信號，無零點漂移，精度高。

5、測量范圍寬，量程比可達1: 10。

6、壓力損失較小，運行費用低，更具節能意義。

7、采用超低功耗技術，電池供電可運行兩年以上。

8、溫壓補償一體化設計，同時顯示流量值與累積流量值，溫度、壓力值，不必輪流切換。

●表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。

●全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。

●全新的數字濾波和修正功能使流量測量更加準確可靠。

●電池供電型無需外接電源既可連續工作兩年以上。

●全新點陣漢字液晶顯示，使用操作更方便。

蒸汽流量計選型

型譜							說明
DS1802WJZQ							管道蒸汽流量計
G							傳感器
檢測方式		B					壓電式傳感器
		E					電容式傳感器
連接方式			1	僅對滿管型			法蘭連接型
			2	僅對滿管型			法蘭卡裝型
			3	僅對插入型			簡易插入型
			4	僅對插入型			球閥插入型
測量介質				2			液體
				3			氣體
				4			蒸汽
公稱通徑					02 … 30		DN25 … 單位：mm DN300
使用環境	P				普通型
	B				防爆型
輸出信號						1	脈沖輸出
						2	4～20mA電流輸出，液晶顯示
						3	RS-485通訊
						4	電池供電，不帶溫度、壓力補償
選型說明	例如：DS1802WJZQ 滿管型電容式管道蒸汽流量計，法蘭卡裝型連接，介質為蒸汽儀表通徑為DN50,普通 4～20mA電流信號輸出

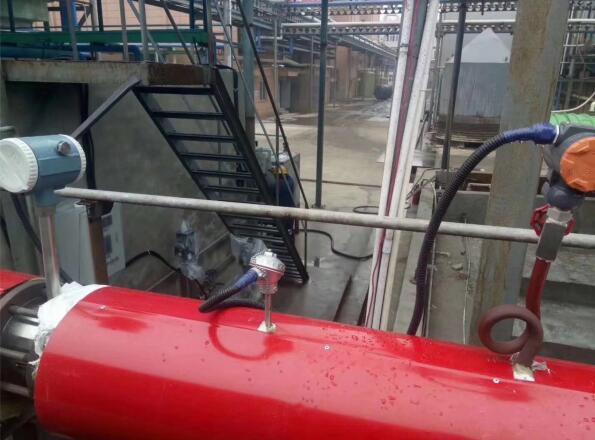

蒸汽流量計安裝

1、對直管段的要求：流量計必須水平裝置在管道上（管道傾斜在5以內），裝置時流量計軸線應與管道軸線同心，流向要共同。流量計上游管道長度應有不小于2D的等徑直管段，假如裝置場所充許建議上游直管段為20D、下游為5D。

2、對配管的要求：流量計裝置點的上下游配管的內徑與流量計內徑相同。對旁通管的要求：為了保證流量計檢修時不影響介質的正常使用，在流量計的前后管道上應裝置堵截閥門（截止閥），同時應設置旁通管道。

3、對外部環境的要求：流量計要裝置在室內，如果要裝置在室外時，一定要采用防曬、防雨.防雷措施，避免影響使用壽命。對介質中含有雜質的要求：為了保證流量計的使用壽命，應在流量計的直管段前裝置過濾器。

4、對管道振動的要求

流量計盡量避免安裝在振動較強的管道上,若不得已要安裝時，必須采取減振措施，在流量計上下游2D處分別設置管道緊固裝置,并加防振墊。

5、對方管道的要求

為方便檢修流量計，zui好為流量計安裝旁通管。另外，在需清洗的管道上: 或所安裝流量計的管道內的流體不能為檢修流量計而停供的情況下，必須安裝旁通管。
