詳細說明
一、產品介紹

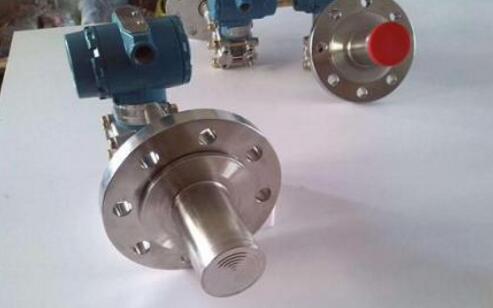

YHYB3051LT-C高粘性單插式法蘭液位變送器是引進數字電路和通信技術，新推出的小型智能變送器，它適用于流量、液位和壓力（差壓、表壓和絕壓）的測量。與傳統的變送器相比，該智能變送器重量減輕1/3，綜合性能得到提高,準確度有0.075，0.1及0.2級供用戶選擇。它是石油、化工、冶金、電站、輕工及市政工程等區域的理想測量?jì)x表。 該系列智能變送器采有HART通信協議，支持向現場總線的技術升級。
測量壓力由電容式敏感元件轉換為電容變量，經C/D電路直接轉換為數字信號轉換后送往微處理器，通過運算修正的數字信號再經D/A轉換成4～20mADC輸出信號送往顯示/調節儀表或DCS等裝置。通信線路將來自微處理器的測量壓力數字信號轉換成頻率信號并疊加于4～20mADC模擬信號上，由相應的HART終端設備接收。 特點適應性強；可靠性高；準確度高；量程調整比大 ；自診斷功能；長期漂移??；HART數字通信；超壓自保護；溫度影響??；遠程/就地調校；靜壓影響小。
二、技術指標
測量介質：高低溫、高粘性介質
量程調整比：100：1
準確度：所調量程的±0.075%；大量程的±0.1%
輸 出：兩線制4-20Madc（可選線性或平方根輸出），并疊加符合HART協議的過程變量數字信號。
電 源：供電電壓12.5~48VDC
環境溫度：–40~85℃
測量介質溫度：–40~104℃
重 量：3.9kg（不包括選件）
三、選型：
YHYB3051/3351/1151/3851LT-C型 | 高粘性單插式法蘭液位變送器(工作壓力2.5MPa) | |||||||||||||
4 | 0-4~40KPa | |||||||||||||
5 | 0-40~200KPa | |||||||||||||
6 | 0-0.16~700KPa | |||||||||||||
代號 | 輸出 | |||||||||||||
E | 非智能型 (4~20mA輸出) | |||||||||||||
S | 智能型 (HART協議) | |||||||||||||
代號 | 公稱直徑尺寸 | 插入筒長度 | 高壓側隔離膜片材料 | |||||||||||
A0 | 80 | 平 | 316LSST | |||||||||||
A2 | 80 | 50 | 316LSST | |||||||||||
A4 | 80 | 100 | 316LSST | |||||||||||
A6 | 80 | 150 | 316LSST | |||||||||||
B0 | 100 | 平 | 316LSST | |||||||||||
B2 | 100 | 50 | 316LSST | |||||||||||
B4 | 100 | 100 | 316LSST | |||||||||||
B6 | 100 | 150 | 哈氏C-276 | |||||||||||
C0 | 80 | 平 | 哈氏C-276 | |||||||||||
C2 | 80 | 50 | 哈氏C-276 | |||||||||||
C4 | 80 | 100 | 哈氏C-276 | |||||||||||
C6 | 80 | 150 | 哈氏C-276 | |||||||||||
D0 | 100 | 平 | 哈氏C-276 | |||||||||||
D2 | 100 | 50 | 哈氏C-276 | |||||||||||
D4 | 100 | 100 | 哈氏C-276 | |||||||||||
D6 | 100 | 150 | 哈氏C-276 | |||||||||||
E0 | 80 | 平 | 鉭 | |||||||||||
F0 | 100 | 平 | 鉭 | |||||||||||
代號 | 安裝法蘭 | |||||||||||||
A | 3″150LB | 碳鋼鍍鋅 | ||||||||||||
B | 4″150LB | |||||||||||||
C | 3″300LB | |||||||||||||
D | 4″300LB | |||||||||||||
代號 | 結構材料 | |||||||||||||
法蘭接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | |||||||||||
22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅
油 | ||||||||||
23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | |||||||||||
24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | |||||||||||
25 | 316不銹鋼 | 316不銹鋼 | 鉭 | |||||||||||
33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||||||
35 | 哈氏合金C | 哈氏合金C | 鉭 | |||||||||||
44 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾 | |||||||||||
代號 | 附加功能 | |||||||||||||
M1 | 0~100%線性指示表 | |||||||||||||
M2 | LED數字顯示器 | |||||||||||||
M3 | LCD數字顯示器 | |||||||||||||
C0 | 1/2-14NPT錐管內螺紋接頭 | |||||||||||||
C1 | 1/2-14NPT引壓接頭后部焊接引壓管φ14 | |||||||||||||
C2 | 丁字形螺紋接頭M20×1.5 | |||||||||||||
