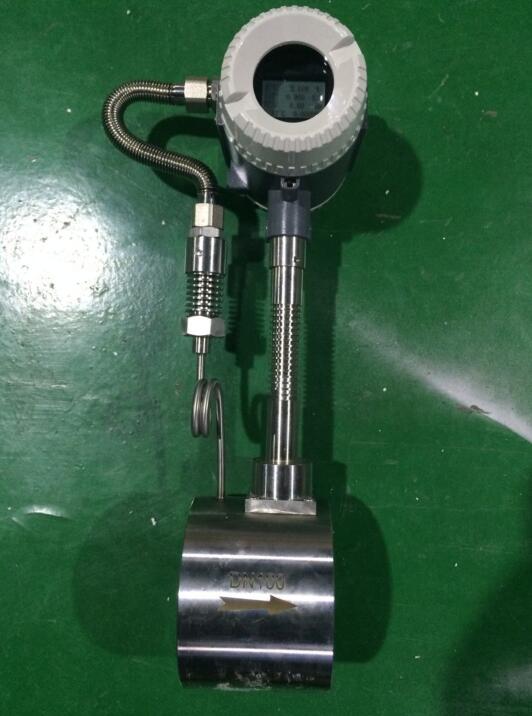

鍋爐蒸汽流量計

    鍋爐蒸汽流量計具有好水平的新型流量計。由于它具有其它流量計不可兼得的優點，自七十年代以來得到了迅速發展，據在關資料顯示，現在日本，歐美等發達國家使用蒸汽流量計的比例大幅度上升，已廣泛應用于各個領域。有遠傳型，現場顯示型，溫壓自動補償型?？蓮V泛應用于化工、石油、冶金、輕工、環保、市政、電力等部門。

1、結構簡單牢固，無可動部件，可靠性高，長期運行十分可靠。

2、安裝簡單，維護十分方便。

3、檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

4、測量的是與流量成正比的脈沖信號，無零點漂移，精度高。

5、測量范圍寬，量程比可達1: 10。

6、壓力損失較小，運行費用低，更具節能意義。

7、采用超低功耗技術，電池供電可運行兩年以上。

8、溫壓補償一體化設計，同時顯示流量值與累積流量值，溫度、壓力值，不必輪流切換。

★測量介質：氣體、過熱/飽和蒸汽

★測量范圍：正常工作范圍，雷諾數為20,000~ 7, 000, 000；測量可能范圍雷諾數為8, 000 ~ 7, 000，

★準確度：a.氣體，指示值的+1.5%；

c.蒸汽，指示值的土1.5%；

★重復性：準確性的1/3；

★輸出信號：a. 三線制電壓脈動 低電平； 高電平：大于4V：占空比50%

b.二線制電流4mA ~ 20mA

c.三線制電流4mA ~ 20mA

d.RS-485通訊接口

★工作電源：外電源； +24VDC；內電源3.6V鋰電池

★介質溫度：普通型： -40℃~ +130℃；

高溫型： -40℃~ +250℃；

            特高溫型：-10℃~ +350℃可選；

防爆型： -40℃~ +80℃；

★工作壓力：2.5MPa（注: 應用戶要求，可提供其它壓力等級的流量計，需定做）

★大力壓力： 86KPa ~ 106KPa；

★殼體材質：a.碳鋼；b.不銹鋼（1Cr18Ni9Ti）

★規格（管道內徑）：20、25、32、40、50、65、80、100、125、150、200、250、300

★環境溫度： -30℃~ +60℃

★相對溫度： 5% ~ 95%

★保護等級： IP65

★防爆類型：隔爆型；防爆標志：Exd I BT4

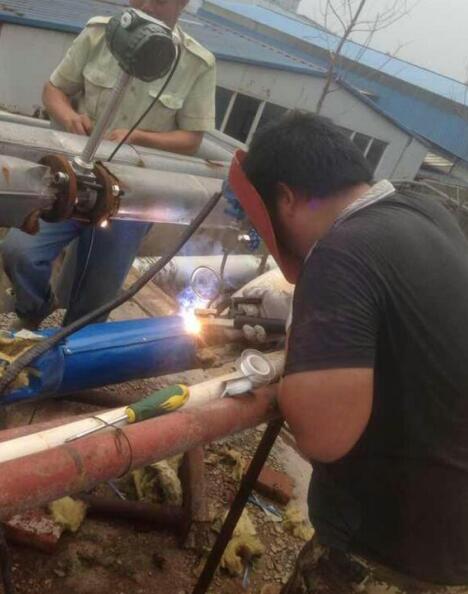

正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。



1.對直管段的要求

流量計對安裝點的上下游直管段有一定要求，否則會影響測量精度。

若流量計安裝點的上游有漸縮管，流量計上游應有不小于15D的等徑直管段，下游應有不小于5D的等徑直管段。

若流量計安裝點的上游有漸擴管，流量計上游應有不小于18D的等徑直管段，下游應有不小于5D的等徑直管段。

若流量計安裝點的上游有90°彎頭或下形接頭，流量計上游應有不小于20D的等徑直管段，下游應有不小于5D的等徑直管段。

若流量計安裝點的上游在同一平面上有二個90°彎頭，傳感器上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。，

流量調節閥或壓力調節閥盡量安裝在流量計的下游5D以遠處，若必須安裝在流量計的上游，流量計上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。

流量計上游有活塞式或柱塞式泵，活塞式或羅茨式風機、壓縮機，流量計上游應有不小于 25D等徑直管段，下游應有不小于5D的等徑直管段。

    特別注意:流量計安裝點的上游較近處若裝有閥門，不斷地開關閥門，對流量計的使用壽命影響大，非常容易對流量計造成長久性損壞。流量計盡量避免在架空的非常長的管道上安裝，這樣時間一長后，由于流量計的下垂非常容易造成流量計與法蘭間的密封泄漏，若不得已安裝時，必須在流量計的上下游2D處分別設置管道緊固裝置。



2、對配管的要求

流量計對安裝點的上下游直管段有一定要求，否則會影響測量精度。

流量計安裝點的上下游配管的內徑應與流量計內徑相同，其應滿足下式的要求。

0.98DN≤D≤1.05DN式中:DN-流量計內徑

D-配管內徑

配管應與流量計同心.同軸偏差應不大于1.05DN。

流量計與法蘭間的密封墊不能凸入管道內，其內徑可比流量計內徑略大



3、對方管道的要求

為方便檢修流量計，zui好為流量計安裝旁通管。另外，在需清洗的管道上: 或所安裝流量計的管道內的流體不能為檢修流量計而停供的情況下，必須安裝旁通管。
