真空隔膜壓力表

精品推薦
真空隔膜壓力表主要用于石油化工、制堿、化纖、染化、制藥、食品和制酷等工業部門生產過程中測量流體介質壓力之用。

詳細說明

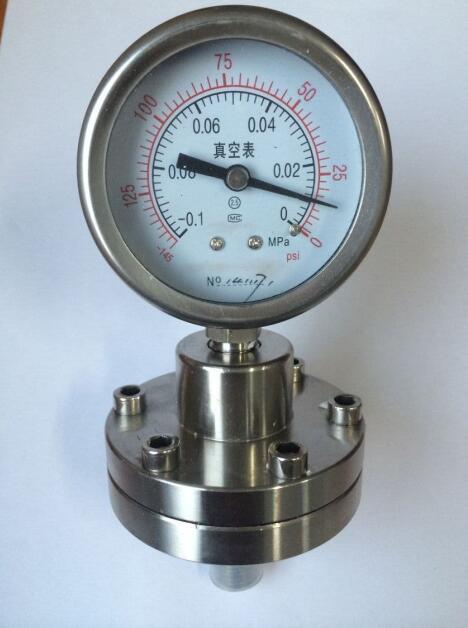

型號：YHYTP-60B/100B/150B真空隔膜壓力表詳細介紹

YHYTP-60B/100B/150B真空隔膜壓力表能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及必須避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合，應必須采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。隔膜壓力表主要用于石油化工、制堿、化纖、染化、制藥、食品和制酷等工業部門生產過程中測量流體介質壓力之用。

一、結構原理

當測量介質的壓力P作用于隔膜，則隔膜產生變形^［2］，壓縮壓力儀表測壓系統的密封液，使其形成P-△P的壓力。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。

二、隔膜壓力表主要技術指標

溫度特性

　　由于隔膜壓力表系統由填充了密封液作為傳遞壓力的介質，則由于密封液的溫度體膨脹系數，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封液體膨脹系數，隔膜剛度以及受壓部溫度有關，尤其對于低量程的壓力儀表，則影響更明顯。一般受壓部溫度誤差規定不大于0.1％/℃。故隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量?jì)烧咧汀?/span>

　　1：精度等級 1.6/2.5級

　　2：測量范圍（Mpa）-0.1~0~60(特殊規格請在訂貨時注明)

　　3：隔膜材料 201/304/316/聚四氟乙烯等

　　4：內部填充工作液（1）硅油

　?。?）根據客戶需求填充

　　5：工作條件（1）溫度環境溫度 - 20~+450℃等

　?。?）工作壓力靜負荷：用至測量上限值的3/4

　　交變負荷：用至測量上限值的2/3

　　短時壓力：用至測量上限值

　　6：連接尺寸（1）螺紋連接：M20*1.5(G3/8″ G1/2″) 等

　　(2) 法蘭連接 A：機械工業部標準JB81-5 《平焊鋼法蘭》

　　B:化學工業部標準《耐酸平焊鋼法蘭》
