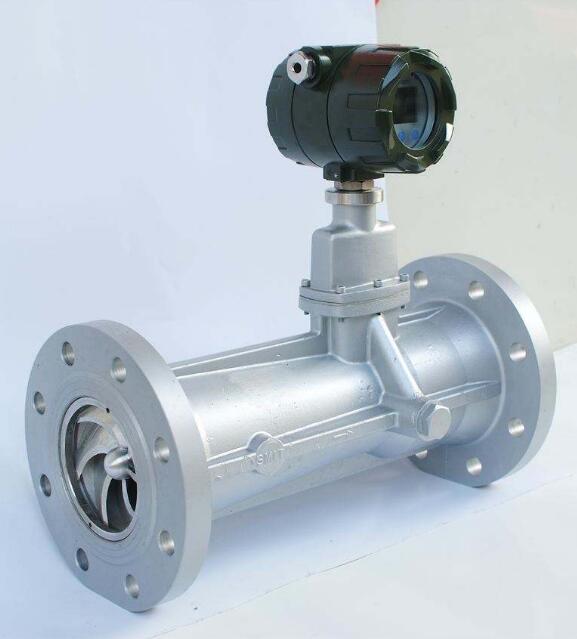

天然氣流量表

    當流體通過由螺旋形葉片組成的旋渦發生器后，流體被迫繞著發生體軸劇烈旋轉，形成旋渦。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響。檢測元件測得流體二次旋轉進動頻率，就知道了流量。而且能在較寬的流量范圍內獲得良好的線性度。

1、 電路采用表面貼裝工藝、結構緊湊、可靠性高

2、 采用微功耗高新技術，憑內、外電源均可工作，整機功耗低；

3、 采用高性能微處理器和現代濾波技術，軟件功能強大，性能優越；

4、 無機械可動部件、穩定性好、不易腐蝕、無需機械維修；

5、 無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；

6、 采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；

7、 智能型天然氣流量表集流量探頭、微處理器、壓力、溫度傳感器于一體，采取內置式組合，使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正

8、 前后直管段要求低，前≥10DN，后≥10DN；

9、 采用高對比度的液晶顯示器，可顯示累積流量和瞬時流量，讀數方便，清晰直觀；

10、 儀表具有密碼設置功能，防止非法作弊設定；

11、 儀表具有停電數據保存功能；

◆公稱口徑：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300；

◆ 適用范圍：氣體（空氣、氧氣、氮?dú)狻⒚簹?、天燃?xì)?、化學氣體等）

◆可測介質溫度：-20℃～80℃；

◆公稱壓力：≤1.6MPa；

◆精度等級：1.5級；

1、 顯示方式：

     （1）LWQ-A 遠傳顯示：脈沖輸出（配顯示儀表）；

     （2）LWQ-B 現場顯示：7位LCD顯示累積流量，單位（m3）7位LCD顯示瞬時流量，單位（m3/h）（帶漢字顯示符）

     （3）LWQ-C 溫度壓力補償型：

       a、顯示標準瞬時流量及標準累計流量；

       b、顯示工況瞬時流量及工況累計流量；

       c、顯示當前壓力、溫度、電池電壓；

       d、顯示日期和時鐘。

2、工作電源

內電源：3V鋰電池，功耗≤0.3mW，可使用兩年；

外電源：24VDC±15%，功耗≤1W。

3、輸出信號

脈沖信號：三線制脈沖信號輸出，傳輸距離≤200m;

（4~20）mA標準模擬信號：線性對于（0~Qmax）m3/h流量范圍的模擬信號，傳輸距離≤1500m，接管方式為兩線制或三線制。

RS485通訊接口信號，直接與上位機聯網，可遠傳儀表相關參數及實時數據等。同時與MODEM可帶8臺流量計。

4、防爆等級：Ex DⅡBT4

5、使用條件

環境溫度：-30攝氏度~+55攝氏度

相對溫度：5%~95%

介質溫度：-30攝氏度~+80攝氏度

大氣壓力：86kPa~106kPa;

1．天然氣流量表周圍不得有強外磁場干擾和強烈的機械振動，安裝前應根據其使用要求審核使用環境條件，以便正常使用；

2．流量表室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日暴曬而影響流量計的使用壽命；

3．流量表可任意角度安裝，流體流動方向與殼體上標明的方向一致，且在流量計的上、下游分別保證有10DN和5DN的直管段；

4．流量表應與管道同軸安裝，法蘭螺絲孔連接要和管道軸線平行，并防止密封墊片和黃油進入管道內腔；

5．必要時可在流量計上游處安裝過濾器，以濾除介質中的顆粒雜物；

6. 安裝流量表和測量管道時，應考慮安裝伸縮管和波紋管，并根據流量計的實際尺寸，合理鋪設上、下游管道，使管道應力引起的流量計變形為??；

7. 流量表體積修正儀外殼設有接地螺釘，使用時必須按可靠接地，但不得與強電系統共用地線；在管道上安裝或檢測時，不得把電焊系統的地線與流量接地線搭接;

8. 使用過程中，用戶不得自行更改防爆系統的鏈接方式和任意改動各引線接口。引入電纜的外徑為8-8.5mm，同時其余引入孔應用堵塞進行封堵；

9．安裝使用和維護時必須同時遵守“爆炸和火災危險場所電力裝置設計規范”和GB的有關規定；當流量計需要有信號遠傳時，應嚴格按照有關“電氣性能指標”接入外電源，嚴禁在信號輸出口處直接接入220VAC或380VAC電源；

10．在安裝流量表時嚴禁帶標焊接相連法蘭，建議采用工藝管道，以免燒壞流量計內部零件；

11. 對于新安裝或檢修的管道務必嚴格進行吹掃，去除管道中的雜質后方可安裝流量計。在進行所以流體靜壓試驗和清掃管道操作期間，應拆下儀表用工藝管道代替，以免測量部件的嚴重?fù)p壞；

12．管道安裝完畢進行密封試壓時，應注意流量計壓力傳感器所能承受的壓力，以免損壞壓力傳感器。
