污水計量表

* 來源: 1 * 作者: DS * 發表時間: 2020/07/18 16:31:51 * 瀏覽: 1301



測量原理：
    測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為：
E=KBVD
式中：K----儀表常數
B----磁感應強度
V----測量管道截面內的平均流速
D----測量管道截面的內徑
測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極撿出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20ma和0－1khz輸出。

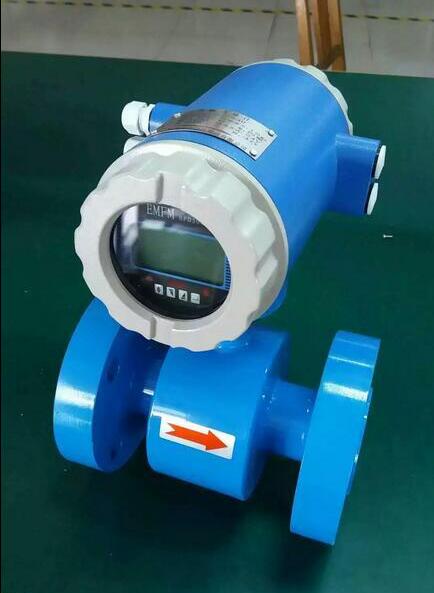

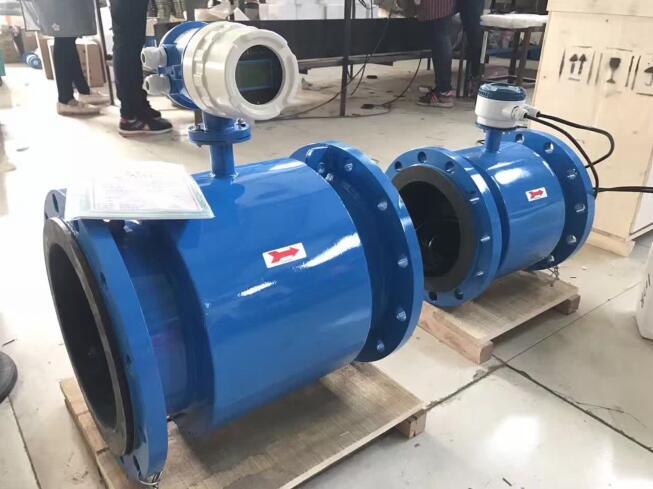

    污水計量表特別設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，可以減少其他英文菜單所帶來的不便。另外我們?cè)O(shè)計4-6多電極結構，進一步保證了測量精度并且任何時候無需接地環，減輕了儀表體積和安裝維護的麻煩。

產品特點
. 全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達 150 ： 1 。
. 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
. 測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數有關。
. 測量管內無可活動部件，傳感器使用壽命長。
. 抗干擾能力強、體積小、重量輕、安裝方便、維護量小、測量范圍寬。
. 測量不受流體溫度、密度、壓力、粘稠度、電導率等變化的影響。
. 可在老管道上截取改造安裝，施工簡單，工程量小。
. 與一般污水計量表的成本和安裝費用低，特別適合大中口徑管道流量的測量。
. 傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
. 中文LCD顯示器，顯示累積流量，瞬時流量、流速、流量百分比等。

技術參數
公稱通徑系列 DN （ mm ）
管道式四氟襯里： 10 、 15 、 20 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300 、 350 、 400 、 450 、 500 、 600
管道式橡膠襯里： 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 300 、 350 、 400 、 500 、 600 、 800 、 1000 、 1200 。流動方向：正、反凈流量。量程比： 150 ： 1 。
重復性誤差：測量值的± 0 。 1%
等級： 0.5 級、 1.0 級（管道式）
被測介質溫度：普通橡膠襯里： -20 ～ +60 ℃
高溫橡膠襯里： -20 ～ +90 ℃
聚四氟乙烯襯里： -30 ～ +100 ℃
高溫型四氟襯里： -30 ～ +180 ℃。
額定工作壓力：管道式： DN6 ～ DN80 ≤ 1.6Mpa, DN100 ～ DN250 ≤ 1.0Mpa,
DN300 ～ DN1200 ≤ 0.6Mpa 。
流量測量范圍：流量測量范圍對應流速范圍是 0.1 ～ 15m/s
電導率范圍：被測流體電導率≥ 5us/cm( 一體式 ) ，大多數以水為成分的介質，其電導率在 200 ～ 800 μ s/cm 范圍內，均可選用酸性流量計來測量其流量。
電流輸出： 0 ～ 10mA 時，負載電阻為 0 ～ 1.5k Ω； 4 ～ 20mA 時，負載電阻為 0 ～ 750k Ω
數字頻率輸出：輸出頻率上限可在 1 ～ 5000Hz 內設定帶光電隔離的晶體管集電極開路  雙向輸出。外接電源≤ 35V 導通時集電極最大電流為 250mA 。
供電電源： 85 ～ 265V ， 45 ～ 63Hz 。
直管段長度：管道式：上游≥ 5DN ，下游≥ 2DN 。
連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合 GB11988 的規定。
防爆標志： mdIIBT4 。
環境溫度： -25 ～ 60 ℃
相對濕度： 5% ～ 95%
消耗總功率：小于 20 瓦。


型譜：
DS1801DC
15~3000







代號
電極材料

K1
316L
K2
HB
K3
HC
K4
鈦
K5
鉭
K6
鉑合金
K7
不銹鋼涂覆碳化鎢

代號
內襯材料

C1
聚四氟乙烯（F4）
C2
聚全氟乙丙烯（F46）
C3
聚氟合乙烯（FS）
C4
聚錄丁橡膠
C5
聚氨脂橡膠

代號
功能
E1
0.3級
E2
0.5級
E3
1級
F1
4－20Madc,負載≤750Ω
F2
0-3khz,5v有源，可變脈寬，輸出有效頻率
F3
RS485接口
T1
常溫型
T2
高溫型
T3
超高溫型
P1
1．0MPa
P2
1．6MPa
P3
4．0MPa
P4
16MPa
D1
220VAC±10％
D2
24VDC±10％
J1
一體型結構
J2
分體型結構




一體型的接線：
①勵磁電纜可選用YZ中型橡套電纜，其長度與信號電纜一樣
②信號電纜和其他動力電源電纜必須嚴格分開，不能敷設在同一根管子內，不能平行敷設，不能絞合在一起，應分別單獨穿在鋼管內。
③信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余電纜剪掉，并重新焊接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。
④分體型勵磁電纜和轉換器之間的連接用接線完成，轉換器和外部的連接同一體型。

分體型的接線:
1.測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
2.測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。
3.由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。
4.傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。
5.LDE轉換器采用先進的單片機（MCU）和表面貼裝技術（SMT），性能可靠，精度高，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。
6.雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時候內保持穩定。
