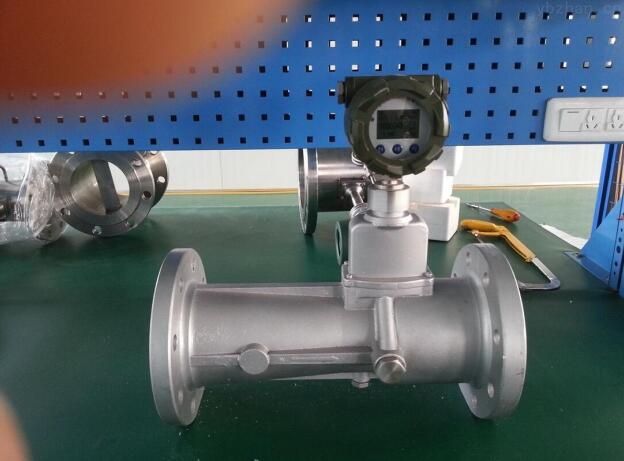

天然氣計量表

* 來源: 1 * 作者: DS * 發表時間: 2020/07/17 16:16:01 * 瀏覽: 1205

天然氣計量表采用先進的單片機技術和微功耗高新技術，能對被測介質進行壓力機內設置和溫度自動跟蹤補償運算，并直接顯示標準狀態下（P0=101.325kPa，T0=293.15K）的體積總量。天然氣計量表是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁績x表，該計量表基于容積式測量原理，用于計量流經封閉管道的氣體總量。

產品優勢：

▲始動流量小，量程比寬，適合于計量符合變動大的氣體流量。

▲計量度不受壓力和流量變化的影響，性能穩定，壽命長。

▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

▲采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

▲穩壓補償一體化設計。

▲電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。

▲采用高性能微處理器和現代數字濾波技術，軟件功能強大，性能優越。

▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。

▲同時顯示流量值與累計流量值，不必輪流切換。

▲采用抗振探頭，有效消除外界振動影響。

▲電路采用表面貼裝工藝，結構緊湊，可靠性高。

▲量程比寬達20:1。

▲整體結構設計合理，動態測量范圍寬，壓力損失小。

▲現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。

原理

當流體通過由螺旋形葉片組成的旋渦發生器后，流體被迫繞著發生體軸劇烈旋轉，形成旋渦。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響。檢測元件測得流體二次旋轉進動頻率，就知道了流量。而且能在較寬的流量范圍內獲得良好的線性度。

參數

口徑及連接方式：10、15、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接

精度等級：±1.5%R、±1%R

量程比：1:10；1:20；1:30

顯示方式：寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量/溫度、壓力、時間、日期、電池電量

儀表材質表體：304不銹鋼；葉輪：防腐ABS或優質鋁合金；顯示器：鑄鋁

溫度、壓力傳感器：內置

被測介質溫度（℃）：-30℃～+80℃

介質溫度：-30℃～+80℃，相對濕度5%～90%，大氣壓力86～106Kpa

通訊信號:二線制4-20mA、RS485協議、IC卡信號

供電電源:內置鋰電池、外供24VDC雙供電

傳輸距離:≤1000m
