蒸汽流量計廠家

* 來源: 1 * 作者: DS * 發表時間: 2020/07/16 16:27:09 * 瀏覽: 1417

蒸汽流量計采用壓電應力式傳感器，可靠性高,可在－25℃～＋250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。

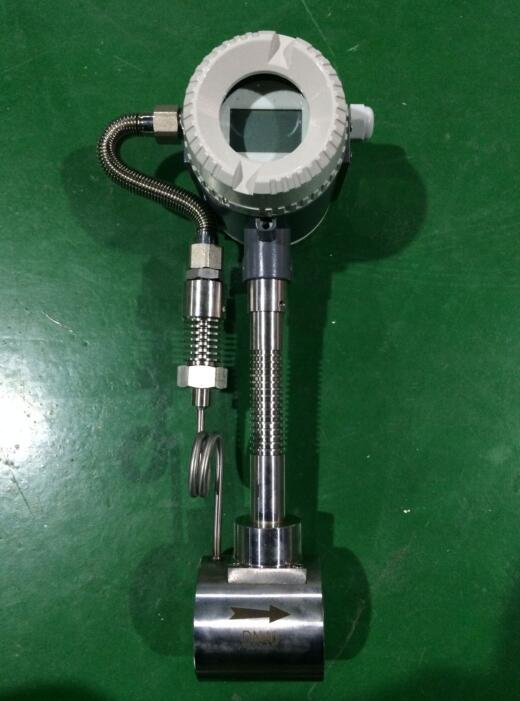

溫度補償一體型蒸汽流量計還帶有溫度傳感器，可以直接測量出蒸汽的溫度并計算出壓力，從而顯示蒸汽的質量流量。溫壓補償一體型蒸汽流量計帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。

產品特點：

◆不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。

◆無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

◆穩壓補償一體化設計。

◆同時顯示流量值與累計流量值，不必輪流切換。

◆可實現不斷流拆裝傳感器，可實現放大器與傳感器分離(分離距離15m)。

◆采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。

◆壓力損失小，量程范圍寬，范圍度達10－40倍。

◆整體結構設計合理，動態測量范圍寬，壓力損失小。

◆采用抗振探頭，有效消除外界振動影響。

◆電路采用表面貼裝工藝，結構緊湊，可靠性高。

◆采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

技術參數

測量介質：過熱/飽和蒸汽和工業氣體

口徑:對夾式：DN15、20、25、32、40、50、65、80、100、125、150、200、250、300

法蘭式：DN15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、 450、500、600

特殊口徑可協議供貨

公稱壓力

氣體及蒸汽：1.6、2.0、4.0、5.0MPa

介質溫度：-40～80℃、-40～150℃、-40～300℃

準確度：0.5%（協議供貨）、1.0%、1.5%

本體、漩渦發生體材質：304（標準供貨）其他材料協議供貨

流速范圍：氣體：1.5～60 蒸汽：2～70

輸出信號

1、三線制電壓脈沖、低電平＜1V；高電平≥5V

2、二線制4-20mA輸出

通訊功能；HART、RS485

供電電源

電壓脈沖型：DC12V、DC24V

標準電流輸出，當?shù)仫@示：DC24V

電池供電(鋰電池)： 3.6V

環境溫度：-30℃～65℃ 大氣壓力：86KPa～106KPa

防護等級：IP65、IP68

防爆等級：本安型、隔爆型

蒸汽流量計廠家選型

型譜							說 明
DS1802WJ							蒸汽流量計廠家
檢測	B						壓電式傳感器
方式	E						電容式傳感器
連接方式		1	僅對滿管型				法蘭連接型
		2	僅對滿管型				法蘭卡裝型
		3	僅對插入型				簡易插入型
		4	僅對插入型				球閥插入型
測量介質			2				液體
			3				氣體
			4				蒸汽
公稱通徑				2			DN25
				…			… 單位：mm
				30			DN300
使用環境					P		普通型
使用環境					B		防爆型
輸出信號						1	脈沖輸出
						2	4～20mA電流輸出，液晶顯示
						3	RS-485通訊
						4	電池供電，不帶溫度、壓力補償
						5	溫壓補償一體，4～20mA電流輸出型
						6	溫壓補償一體，電池供電型

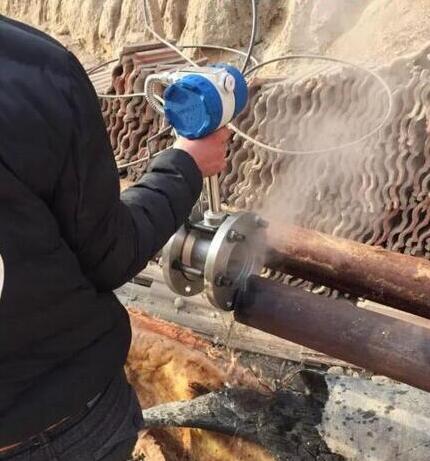

安裝要求

1、調節閥盡可能不安裝在流量?jī)x表的上游,而應安裝在流量?jī)x表的下游 10D 以外。

2、上、下游配管內徑應相同。如有差異，則配管內徑 Dp 與渦街儀表表體內徑 Db,應滿足以下關系0.98Db≤Dp≤1.05Db

3、上、下游配管應與流量?jī)x表表體內徑同心，它們之間的不同軸度應小于 0.05Db

4、儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大 1-2mm

5、測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游 3-5D處，測溫孔應設置在下游 6-8D 處。D 為儀表公稱口徑，單位：mm 6、儀表在管道上可以水平、垂直或傾斜安裝。

7、測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動。

8、測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過 70℃；低溫易使轉換器內部出現凝露，降低抑制電路板的絕緣阻抗，影響儀表正常工作。

安裝步驟

1.在管道上用氣焊開一個略小于φ100mm 的圓孔，并把圓孔周圍毛刺清除干凈，以保證測頭旋轉流利；

2.在管道圓孔處焊上廠家提供的法蘭，要求法蘭軸線與管道軸線垂直；

3.將球閥及傳感器安裝在焊接好的法蘭上；

4.調節絲杠，使插入深度符合要求（保證測頭中心軸線和管道中心軸線重合），流體流向必須與方向標上的指示箭頭保持一致；

5.均勻擰緊壓蓋上的螺絲。(注：壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)；

6.檢查各環節是否完成好，慢慢打開閥門觀察是否有泄漏（需特別注意人身安全）若有泄露請重復步驟 5、6。
