詳細說明

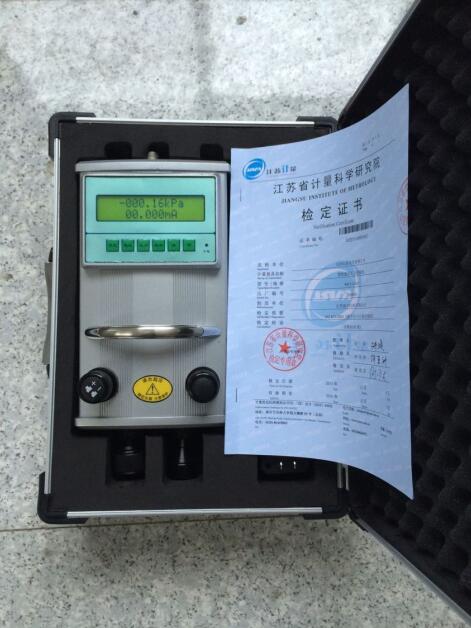

YHYJ1801智能壓力（真空）校驗儀由于其簡便易操作、性能穩定、讀數直觀等特點，已被廣大工作者接受和認可。產品從1986年的已發展到現在的第六代，產品性能不斷完善，品種也由單一的氣壓表增加到液壓表、有源表、真空表，公司在壓力校驗儀開發方面積累了許多成功的經驗。
YHYJ1801智能壓力（真空）校驗儀是多年研究的結果。儀表充分采納了客戶在實際操作過程中積累的經驗之建議，并合理、靈活運用微電腦、集成、激光技術，確保了儀表的準確性和穩定性?？捎糜谑覂然颥F場在線檢測、校驗壓力變送器、彈簧管式普通（精密）壓力表、壓力控制器等0.05級可傳遞壓力儀器，是客戶理想壓力標準器具的理想選擇。
智能數字壓力（真空）校驗儀為交直流兩用的便攜式儀表，在測量壓力的同時，可測量電流，且壓力電流可同時顯示，儀表并備有24VDC輸出，加之前面板上安裝有造壓手泵，使其成為理想的現場校驗儀表。
二、YHYJ1801智能壓力（真空）校驗儀特點:
1 金屬外殼，牢固耐沖擊。
2 壓力、電流雙排LCD同時顯示，直觀清晰。
3 手動造壓-100kPa~0~2.5Mpa。
4 壓力源零部件細研磨，氣密性好，符合IP54密封標準。
5 容積式微調節器，極易實現檢定點壓力。
6 壓力 / 真空開關式選擇，切換簡單方便。
7 背光功能幫助您在光線不足時繼續完成工作任務。
8 壓力、電流 / 電壓測量，具備DC24V回路電源現場檢測，一表既可。
9 微處理器對儀表零點和線性進行連續修正，保證儀表長時間內零點和準確度具有良好的重復性和穩定性，測量準確度高。
三、YHYJ1801智能壓力（真空）校驗儀主要技術指標
1 壓力量程:氣壓-100kPa~0~2.5Mpa智能模塊，多檔任選（可選一種量程內置模塊 如:0-1MPa，可選多種量程外置模塊 如:-0.1-0MPa和0-1.6MPa等）
2 電流測量范圍:0～22MA
3 直流輸出: 24VDC
4 電流：0~22Ma
5 電壓：0~10V
6 準確度: 0.1%F.S 0.05%F.S(壓力) 0.05% (電流)
7 溫度范圍:使用溫度（5~50℃超過使用溫度范圍精度有所下降）
8 充電電源工作時間:8 小時
9 LCD 壓力、電流同時顯示
9 相對濕度:不大于 80%RH
10 過載能力:滿量程的 1.2～1.5 倍
11 分辨率：壓力：Min Ipa 電流：IuA 電壓：ImA
12 電源及功耗：內制6V鎳氫（鋰離子）電池，功耗＜80mAh
13 充電時：AC220V 50Hz 1.5VA
14 重量:2.5Kg
15 功耗:2～3VA
16 外形尺寸:240*80*140mm
選型表 | |||||||
序號 | 量程 | 分辨率 | 負壓（可選） | 標準精度 | 可選精度 | 穩定性（一年） | 手泵 |
1 | 4KPa | 1Pa | -4KPa | 0.05% | 0.075% | ±0.1%FS | 內置 |
2 | 10KPa | 1Pa | -10KPa | 0.05% | 0.075% | ±0.1%FS | 內置 |
3 | 25KPa | 1Pa | -25KPa | 0.05% | 0.05% | ±0.075%FS | 內置 |
4 | 60KPa | 1Pa | -60KPa | 0.05% | 0.05% | ±0.075%FS | 內置 |
5 | 100KPa | 10Pa | -100KPa | 0.05% | 0.05% | ±0.075%FS | 內置 |
6 | 250KPa | 10Pa | -100KPa | 0.05% | 0.05% | ±0.075%FS | 內置 |
7 | 600KPa | 10Pa | 0.05% | 0.05% | ±0.075%FS | 內置 | |
8 | 1MPa | 100Pa | 0.05% | 0.05% | ±0.075%FS | 內置 | |
9 | 1.6MPa | 100Pa | 0.05% | 0.05% | ±0.075%FS | 內置 | |
10 | 2.5MPa | 100Pa | 0.05% | 0.05% | ±0.075%FS | 內置 | |
四、YHYJ1801智能壓力（真空）校驗儀使用方法
4.1 正確連接所有接線,將引壓管擰接前面板的壓力接頭,如帶負壓的儀表, 壓力接頭在儀表的后面板,并擰緊。
4.2 電源開關鍵:按"開"鍵,LCD 顯示儀表型號,壓力量程和準確度,然后自動進入測量狀態。
4.3 校零鍵:每次測量前，按一下校零鍵，儀表自動將傳感器的零點值采集并送到CPU進行處理，保證儀表測量數據真實性。
4.4 壓力鍵:重復按該鍵可實現壓力/電流顯示，壓力/毫米水柱或壓力/公斤力之間的轉化，若LCD顯示為測量電流狀態時，按一下該鍵，儀表將自動轉化到壓力測量狀態。
4.5 電流鍵:重復按該鍵可實現壓力/電流顯示到電流百分比之間的轉化，需檢測儀器電流時, 按一下該鍵,LCD顯示為所測電流值。
4.6 背光鍵:當智能數字壓力（真空）校驗儀工作于光線較弱的環境時, 按一下該鍵,打開背光燈，方便讀數。
4.7 檢測儀器電流:輸出24VDC或校驗變送器時,請按儀表后面板上標明的接線方法連接。
4.8 充電電源:儀表配外置開關電源進行充電,在接市電220VAC并開啟儀器電源開關,即可對儀表內電池充電，充電指示燈為紅色時,儀表處于充電狀態;充電指示燈為綠色時,表明電池已充滿,拔充電器即可。
4.9 壓力輸出:校驗變送器或其他在線儀器時,將變送器或其他在線儀器擰入此接口,實現檢測,若將此接口堵上,可檢測儀表內部壓力源的密封性能。
4.10 智能數字壓力（真空）校驗儀帶有負壓時，機殼上(4)為正負壓力轉換開關，如檢測負壓時，將轉換開關轉換到負壓檔，在壓力輸出口接上被校驗儀器即可。
4.12 氣泵及微調:氣泵為手動打壓系統,壓力顯示接近滿量程時,進行微調,調準顯示值。
4.13 如儀表量程較大(250KPa～2.5MPa)機殼上⑷為壓力輸出口,后面板上壓力輸出口為放氣口。
4.14 如智能數字壓力（真空）校驗儀為多量程、多模塊時，將壓力模塊擰緊在（6.1 模塊接口上，用信號線將模塊與⒀模塊信號線接口連接好，開機，儀表顯示被選模塊量程。
五、YHYJ1801智能壓力（真空）校驗儀注意事項
5.1 當充電指示燈由紅燈自動轉換綠燈時,停止對電池充電,長期充電易損壞高能量電池。
5.2 智能數字壓力（真空）校驗儀常時間不用,應三個月充一次電。
5.3 當儀表壓力微調已調至大或小時,不能強行再調, 以防損壞。
5.4 儀表有足夠的過載能力,但超過過載能力,傳感器將有損壞的可能。
5.5 壓力傳感器的硅膜片很薄,切忌固體、顆?；蚱渌参镞M(jìn)入壓力輸出接口內，否則應變膜片的損壞將造 成壓力傳感器輸出的不規則變化或損壞。（被檢儀表在校驗時應清洗干凈）
5.6 智能數字壓力（真空）校驗儀應放在通風干燥和無腐蝕性氣體的場所，若有特殊要求，請在定時標明。
5.7 沒有檢測技能和檢測設備，切勿隨意打開機蓋進行檢修，更允許調整和更換元件，否則將無法保證儀表測量的準確性
