非滿管污水流量計測量安裝及運行-技術文章

    流量計來測量污水，則需要建造額外的閘板和堰板以保證滿管，這些附加的安裝費用經常會超出流量計本身的費用，大口徑管道時更是如此，而且還增加了管道堵塞的可能性。隨著測量技術的不斷發展，目前污水和超聲波技術都能對非滿管流體流量進行測量。

　

    具有電容式液位測量系統的污水流量計，它測量流速的一對電極不是安裝在測量管的中心線處，而是安裝在離測量管底部0.1D高度，這樣當液位不低于0.1D時都可測出流速，而且又避免了測量管中沉淀物給測量帶來的影響。在測量管的襯里背面安裝有一塊檢測極和4塊發射極，被襯里層完全覆蓋，與管內液體充分絕緣。將高頻電壓引入發射極，然后測出檢測極中的感應電流。電極之間的電容C與流體的高度H成一定的比例關系，通過測量?jī)蓧K金屬電極之間的電容便可得知液位高度。當測量管內液位高度確定后，便可計算出非滿管流量。之所以將發射極分為數片，是為了提高測量準確度。測量管底部的發射極始終處在液面之下，可以作為基準來修正不同液體的不同電導率引起的偏移量。當管內液體流速大于1m/s時，其測量準確度一般可達±1%FS。一般地，測量精度與介質流動性和介質的其他性質如壓力、溫度、黏度、密度、一致性、電導率和電極的污染等無關。

　

　

非滿管污水流量計的安裝與普通型污水流量計的安裝要求基本相同。

（1）安裝地點和位置按需要確定，但電極軸必須水平。

（2）污水流量計必須有良好的接地，以減少干擾信號引入。接地有兩方面的要求，一是傳感器與轉換器的接地線必須與被測介質導通，二是要以大地為零電位。

（3）為避免干擾信號，傳感器與轉換器之間的信號線必須采用屏蔽導線，并單獨穿在接地鋼管內，不能把信號電纜和電源電纜安放在同一鋼管中。

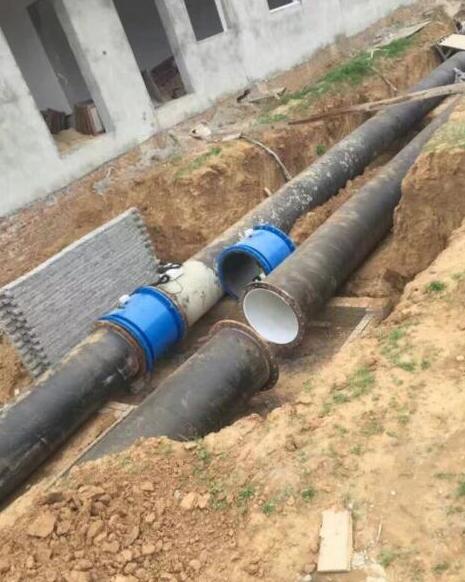

（4）當流量計安裝在地下時，需要設置儀表井。

（5）介質流動不穩定對測量值并無影響，所以安裝流量計時對前后直管段并無特別要求。

非滿管污水流量計的維護工作量很小，但是在運行一段時間以后，污水常會在傳感器內壁積聚附著層，應及時予以清除，否則附著層電導率與流體電導率不一致時，會導致電極回路斷路或短路，儀表不能正常工作。因此對于工業污水的測量，在流量計選型時較好能保證流體流速在3～4m/s以上，這樣可以在一定程度上起到自清掃管道、防止附著層沉積的作用。
