概述:

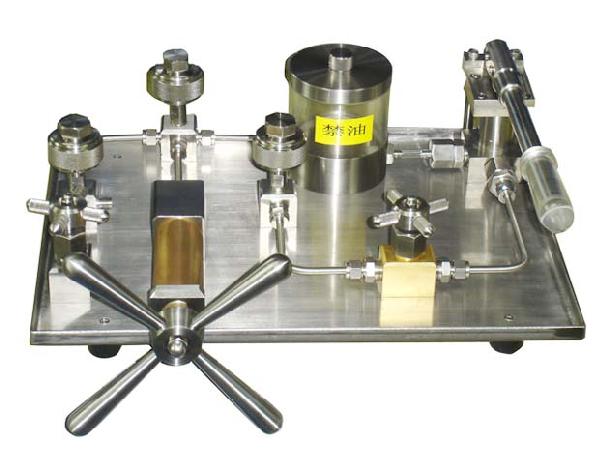

    YHJT1802壓力表校驗臺（以下簡校驗臺）是壓力儀表檢測工作中的重要輔助設備，與本公司的智能壓力校驗儀或精密數字壓力表配合使用，完成壓力儀表校準、檢測工作。校驗臺是一體化壓力校驗設備，具有壓力控制微調、壓力輸出功能。校驗臺是我廠綜合多年壓力儀表研究和現場應用經驗而設計的經濟實惠的壓力計量器具。校驗臺是校驗壓力(差壓)變送器、精密壓力表、普通壓力表、壓力開關等儀器儀表的主要設備。

  校驗臺選用優質液壓泵作為壓力發生部件，輔以設計的微調、快速接口、穩壓閥組成。操作簡單、結構合理、密封性能良好的特點，寬范圍壓力發生系統，可廣泛應用于計量、科研、工礦企業及儀表制造等行業。

介紹：

  壓力表校驗臺常簡稱為壓力校驗臺, 也有稱之為壓力校驗泵或壓力表校驗器，還有將其叫做手動壓力源，其規范名稱應為【壓力表校驗臺】。校驗臺在我國已有數十年的生產歷史，技術成熟、系列完整、規格型號齊全是目前應用中的主流產品，校驗臺主要用于計量室、實驗室以及生產或科學實驗環節中，作為壓力發生器使用。
  校驗臺的配置十分靈活?？梢赃x配不同類型和精度等級的儀表作為它的標準器，從而具有不同的輸出標準壓力信號方式和精度等級，可以本地讀數，也可遠程傳輸、可以選數字式，也可選指針式。它的應用十分廣泛。配以精密壓力表作為其標準器，可以構建成精密壓力表標準裝置，用于對各種壓力測量?jì)x器儀表的調試、校驗、檢驗、校準；配以相應精度的壓力表作為安全性要求校高的密閉管路或壓力容器承壓實驗的測試裝置；配以相應精度的數字壓力表則可用于壓力測控系統的調試。
  校驗臺主要由壓力發生器、壓力操控系統、被測對象接口和外部接口等構成。其壓力發生器一般配置為杠桿和微調壓力泵組合而成，在較高壓力的發生器配有杠桿式加壓泵和微調式調壓器，微壓式配有壓力微調器。一種可用于壓力表校驗，也可用來進行壓力容器承壓實驗的所謂壓力表校驗臺。這種壓力表校驗臺，集壓力發生與壓力操控于一身，配以適當精度的標準器后，可以對被測對象進行相應精度的調試、校驗、檢驗、校準以及測試。其應用領域十分廣泛。

產品特點:
1.采用食品級不銹鋼，高密封技術
2.控壓精度高,升壓平穩,操作簡單
3.造壓范圍及疏空度高
4.傳壓介質為氣、液體，清潔衛生，不污染環境，提高校驗儀表的準確度
5.開放式結構，操作簡單，極易維護
6.杠桿式加壓，超大范圍加減壓，使升降壓過程更穩定
7.可外接氣源，省時省力
8.細微調范圍寬,穩定性能高，提供更高的顯示分辨力

技術參數:
1.壓力范圍：-100KPa～0～6MPa  氣壓  /  0～10MPa 16MPa 25MPa 40MPa 60MPa 液壓  (范圍內任選量程)
2.穩 定 度：優于0.02%F.S
3.輸出接口：M20 x 1.5
4.使用介質：氣體、液體（選擇）
5.外形尺寸：400×350×230mm
6.重    量：氣壓6-8kg 液壓15-16kg

使用操作
1.正程檢測
擰下輸出1、輸出2接頭上的堵頭，打開穩壓閥，
將微調調至適當位置（中間位置），關閉油杯上方截止閥。輕輕操作杠桿，使變壓器油至兩個壓力輸出接口。再安裝標準表和被檢表，操作杠桿升壓至65MPa左右時，使用微調調至60MPa，穩定2-3分鐘后，逐點檢測。（過壓保護閥在造壓前一直打開）
2.回程檢測
按規程在滿量程讀數后，用微調緩慢降壓至檢定點，逐點檢測，直至零點。當操作微調不能降壓時，可以輕輕開啟截止閥進行降壓。
3.校驗臺高壓狀態下，出現壓力緩慢下降時，關閉穩壓閥。(先使用微調將壓力微調到65MPa左右，穩壓2~3分鐘后，再緩慢調至60MPa。當壓力泄漏較快時，關閉穩壓閥、關閉過壓保護閥。)

注意事項
1. 校驗臺應選擇平整易操作的臺面放置，避免進入有高腐蝕性氣體及粉塵顆粒的環境中使用。
2. 被檢儀器應作適當清洗，避免污漬進入檢測回路。
3. 輸出1、輸出2接嘴為快速接頭，端面密封，安裝儀表時，無需借助任何工具，均勻用力擰緊，大概在密封面相互貼緊時，再擰1~2圈，即可。
4. 輸出1、輸出2接嘴為上下兩件組成，使用時應經常檢查下部鎖緊螺絲是否連接可靠，若連接不可靠，在遇高壓情況下，可能造成崩脫。
5.校驗臺當杠桿造壓較重時，請使用微調升壓，則較為輕松。
